Messprinzip von Hall-Effekt Stromsensoren/-Wandler (Open Loop)
Anwendungsanmerkungen und Garantie-Service

ModellDatenblätterVersorgungsspannungEingangsnennstromAusgangssignalGenauigkeitLinearitätBetriebstemperaturFenstergröße

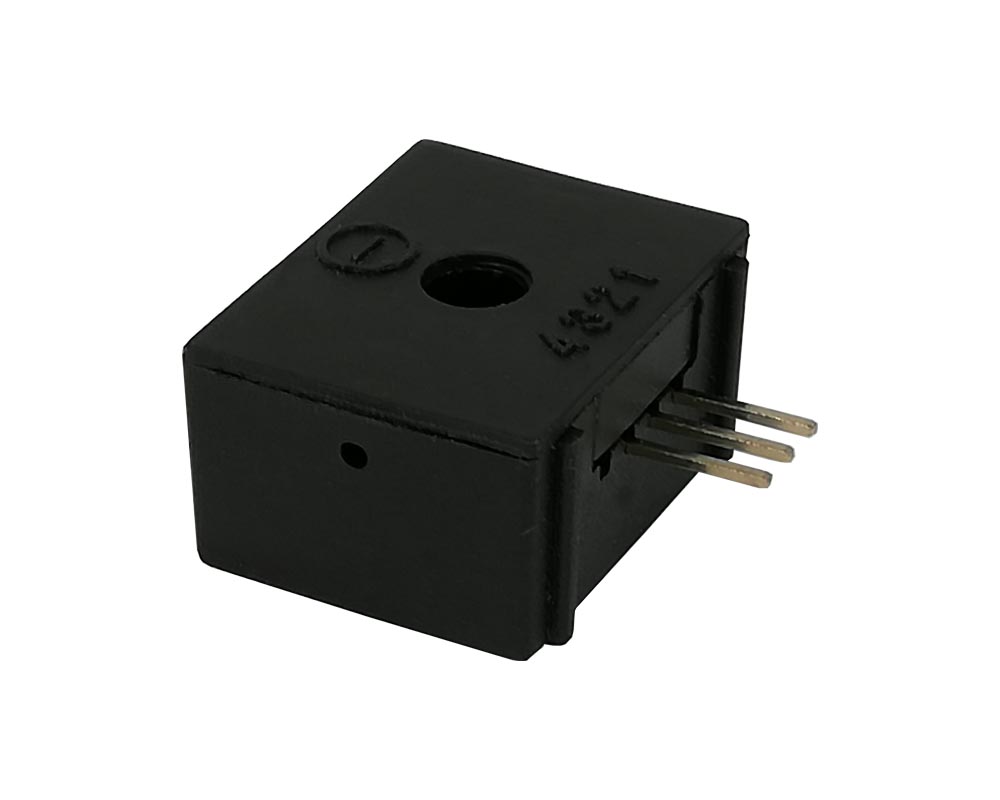

CYHCS-K200		CYHCS-K200+5V DC 0-10A bis 0-50A AC/DC2.5±1V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ5 mm

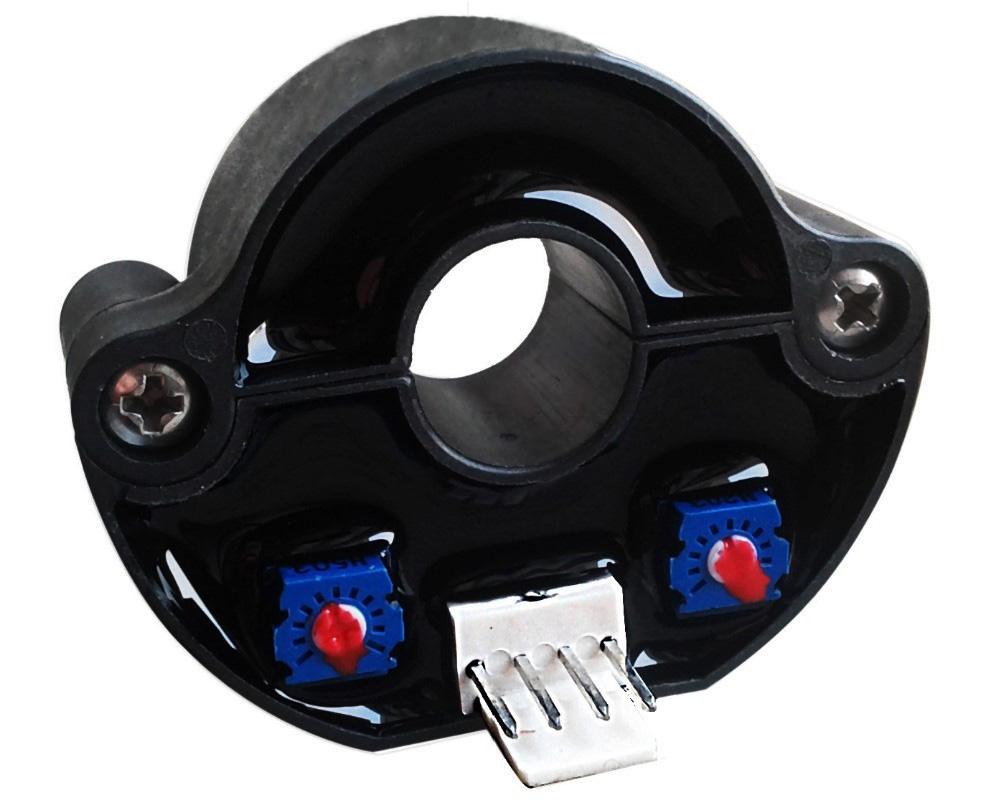

CYHCS-EKC		CYHCS-EKC
(Aufklappbar)		±12V DC~±15V DC0-30A bis 0-300A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ12 mm

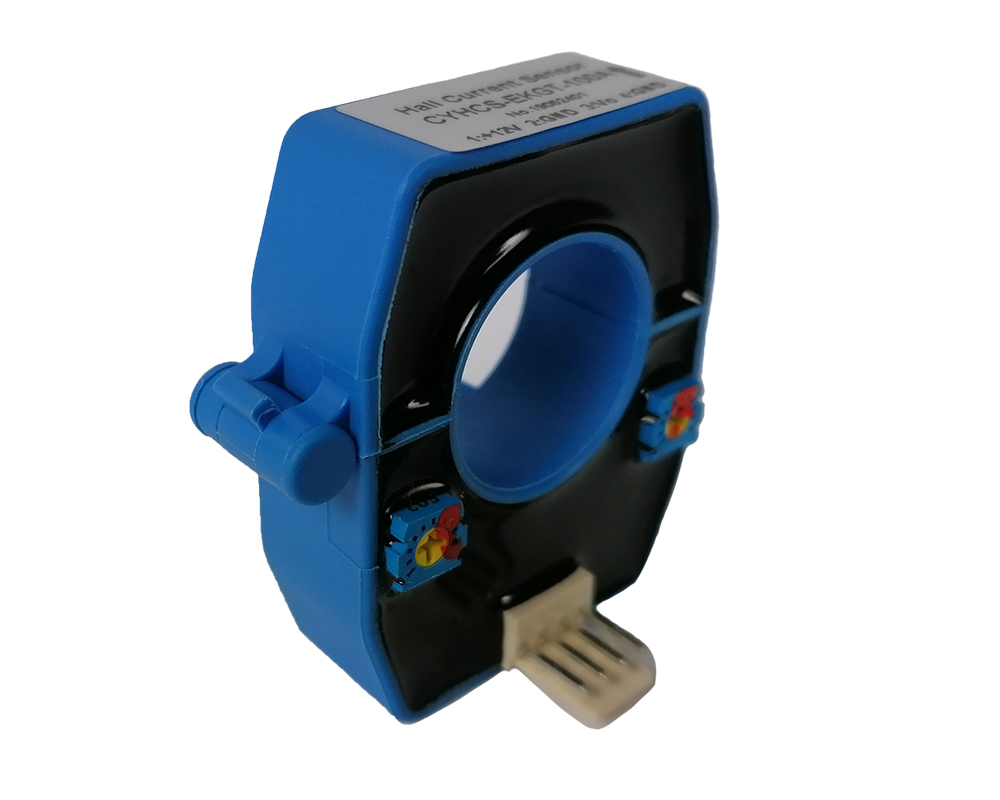

CYHCS-EKGT
CYHCS-EKGT
(Aufklappbar)		+12V DC0-50A bis 0-500A AC/DC+2.5V±2V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ20.5 mm

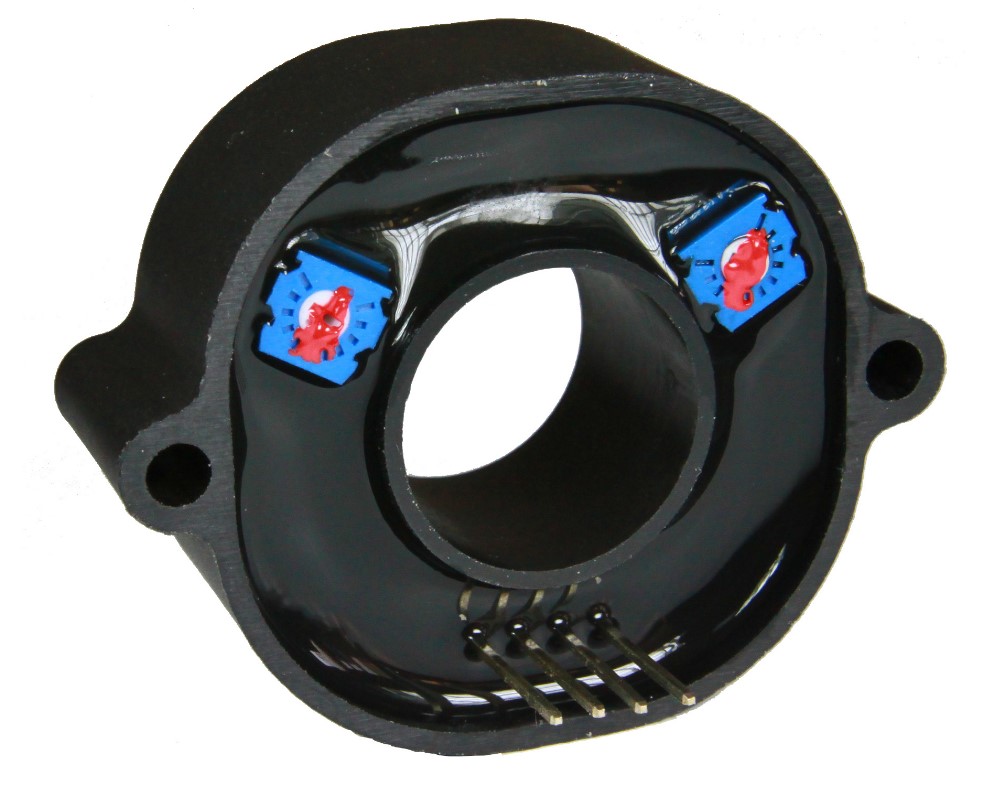

CYHCS-EDT
CYHCS-EDT+5V DC0-30A bis 0-500A AC/DC+2.5V±1.25V AC/DC ±1.0%±0.5%-25°C ~ +85°CØ17.5 mm

CYHCS-ED		CYHCS-ED±12V DC~±15V DC0-30A bis 0-600A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ17.5 mm

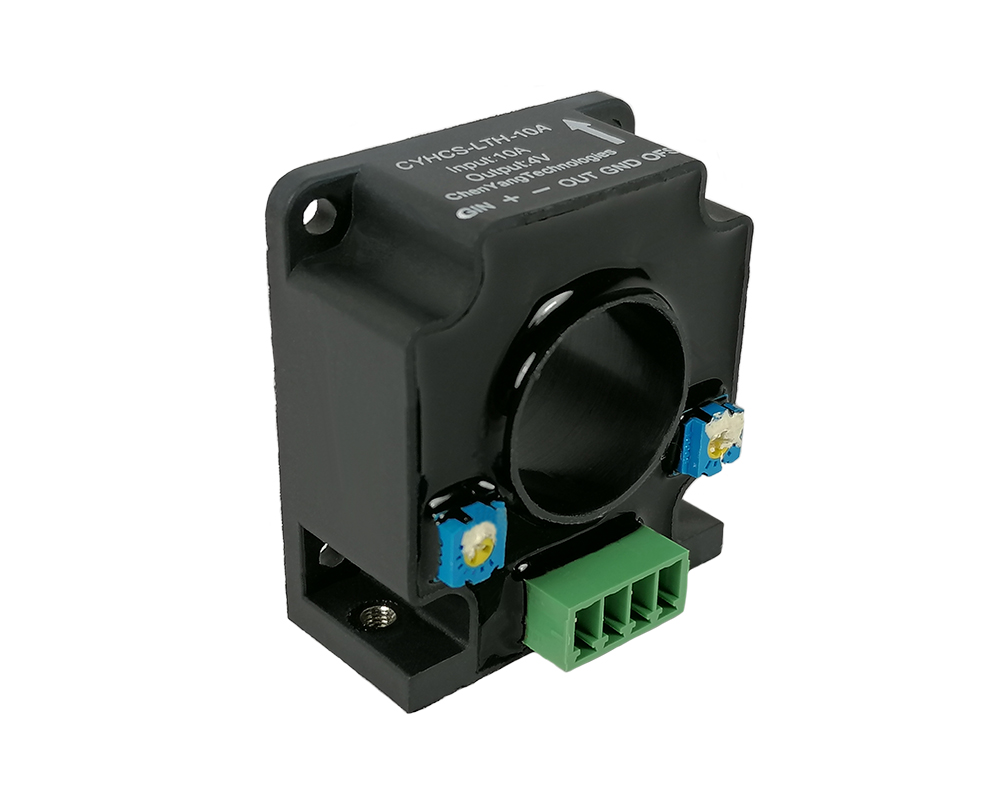

CYHCS-LTH		CYHCS-LTH±15V DC0-10A bis 0-500A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±0.5%±0.2%-25°C ~ +85°CØ20.2 mm

CYHCS-RC1S		CYHCS-RC1S+12V DC
+15V DC
+24V DC		0-30A bis 0-400A AC/DC+5V±2V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ20 mm

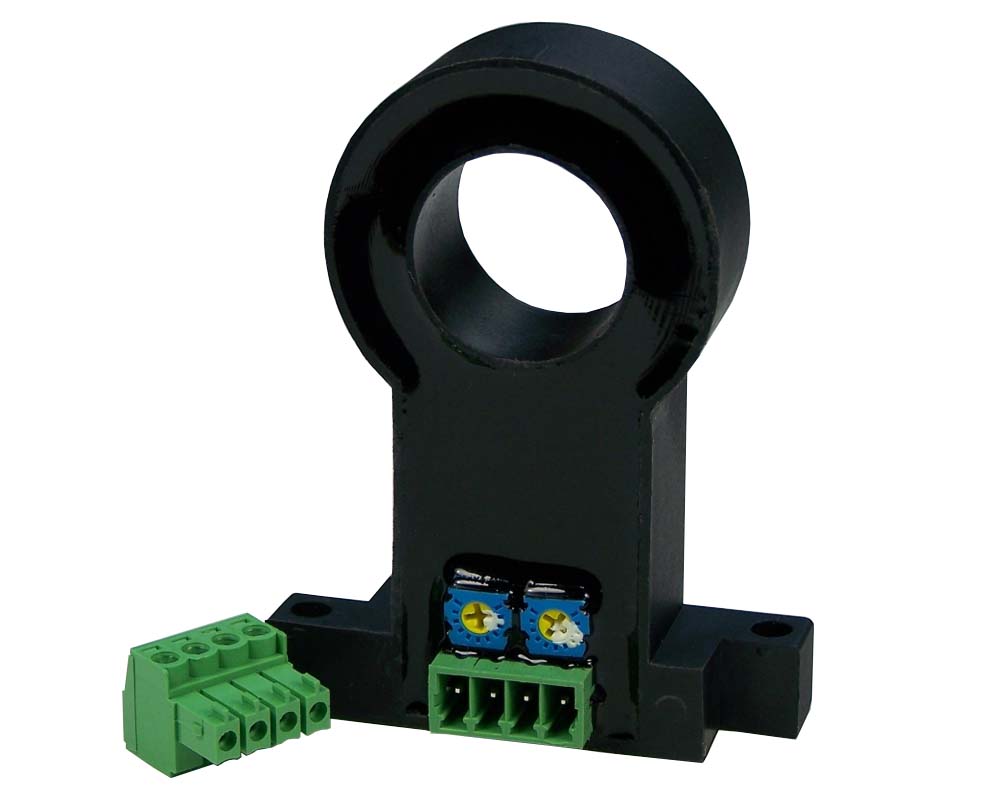

CYHCS-C1T
CYHCS-C1T+12V DC
+15V DC
+24V DC		0-30A bis 0-500A AC/DC+2.5V±2.5V AC/DC
+5V±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ20 mm

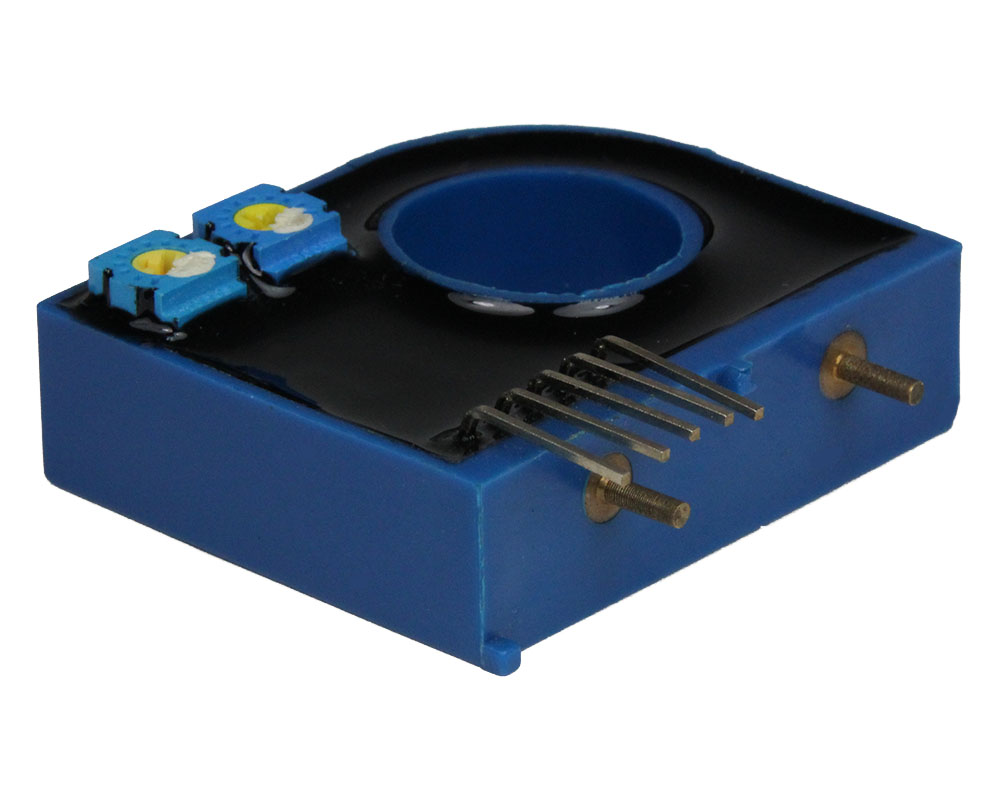

CYHCS-RC4		CYHCS-RC4±15V DC 0-50A bis 0-300A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ16 mm

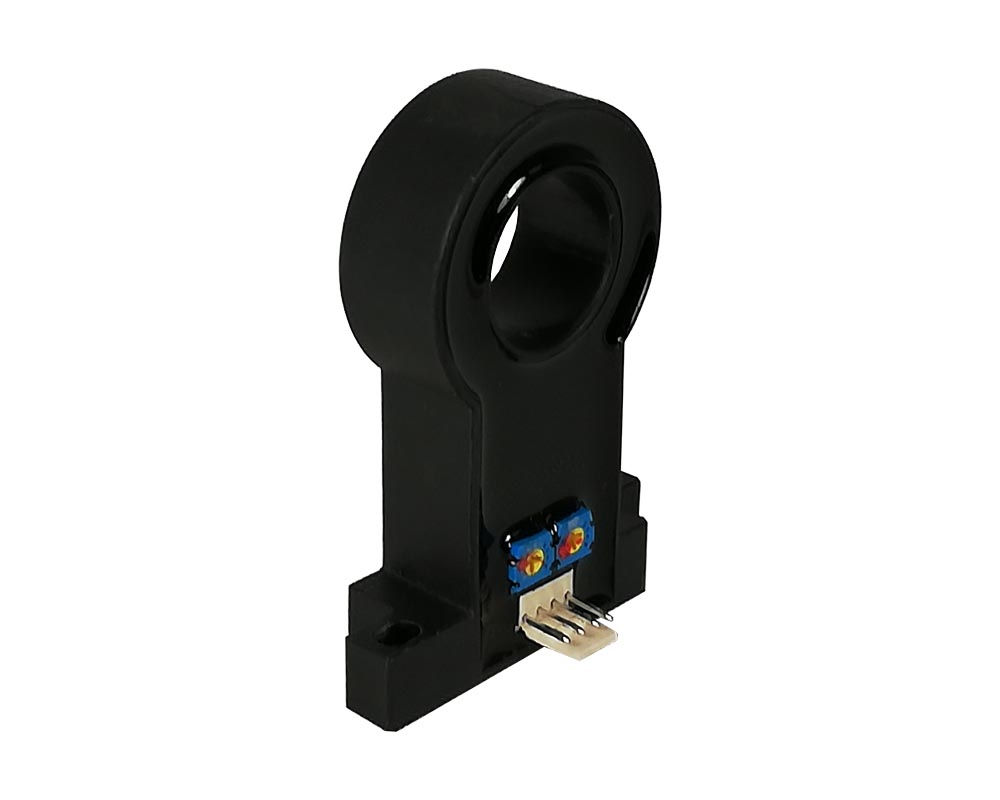

CYHCS-E
CYHCS-E±15V DC 0-25A bis 0-500A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ20.5 mm

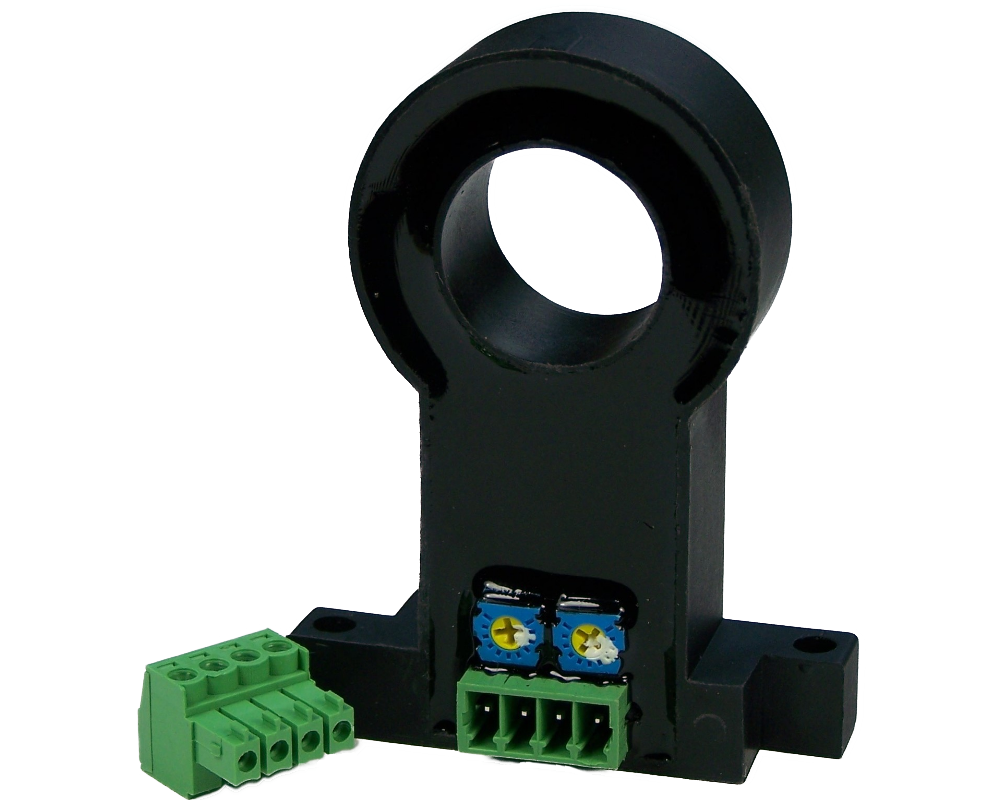

CYHCS-C2S		CYHCS-C2S
(Aufklappbar,
DIN-Schiene Wandler)		+5V DC 0-30A bis 0-600A AC/DC+2.5V±1.5V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ21 mm

CYHCS-C2S1		CYHCS-C2S1
(Aufklappbar,
DIN-Schiene Wandler)		+5V DC 0-30A bis 0-600A AC/DC+2.5V±1V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ21 mm

CYHCS-RC2S		CYHCS-RC2S
(Aufklappbar,
DIN-Schiene Wandler)		+12V DC
+15V DC
+24V DC		0-30A bis 0-600A AC/DC+5V±2V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ21 mm

CYHCS-C2T		CYHCS-C2T
(Aufklappbar,
DIN-Schiene Wandler)		+12V DC
+15V DC
+24V DC		0-30A bis 0-600A AC/DC+2.5V±2.5V AC/DC
+5V±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ21 mm

CYHCS-RC2		CYHCS-RC2
(Aufklappbar,
DIN-Schiene Wandler)		±15V DC 0-30A bis 0-600A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ21 mm

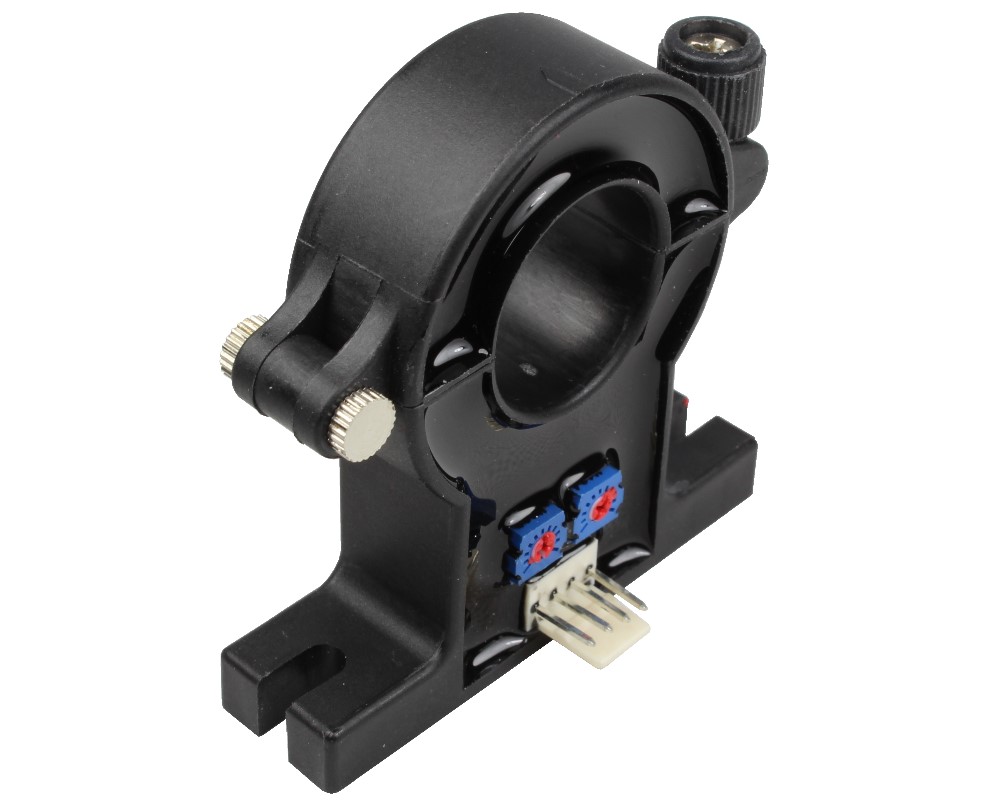

CYHCS-EKAA		CYHCS-EKAA
(Aufklappbar,
DIN-Schiene Wandler)		±15V DC 0-30A bis 0-500A AC/DC0-20mA AC/DC±1.0%±1.0%-25°C ~ +85°CØ21 mm

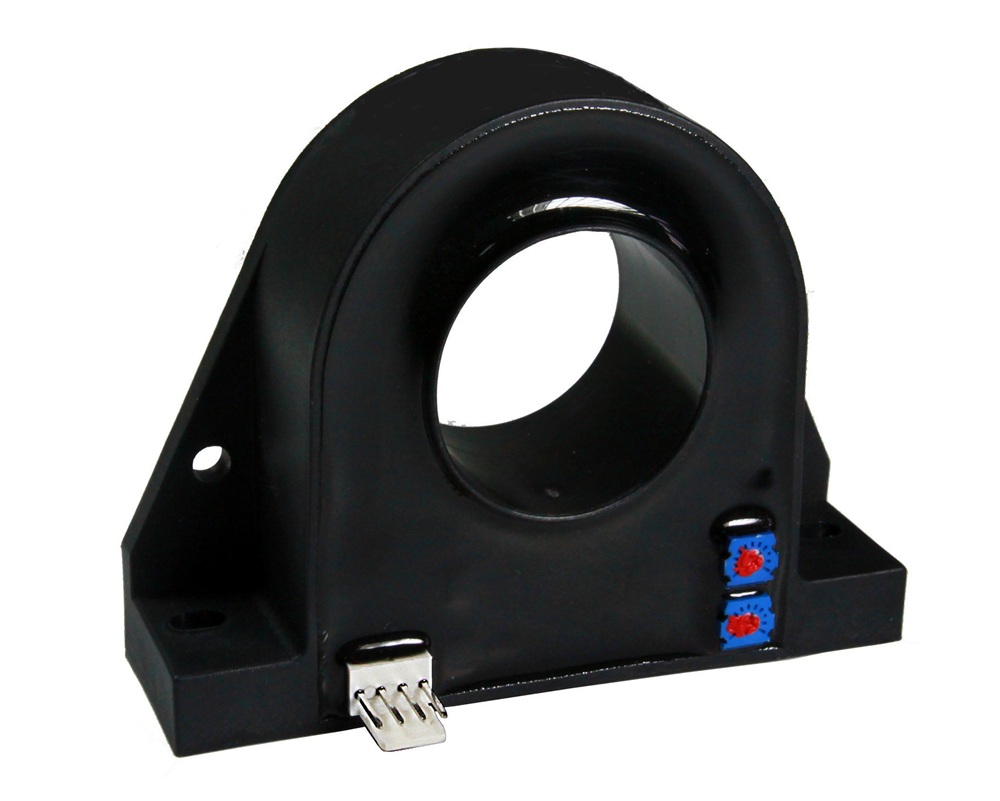

CYHCS-S		CYHCS-S±15V DC 0-100A bis 0-1000A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ32 mm

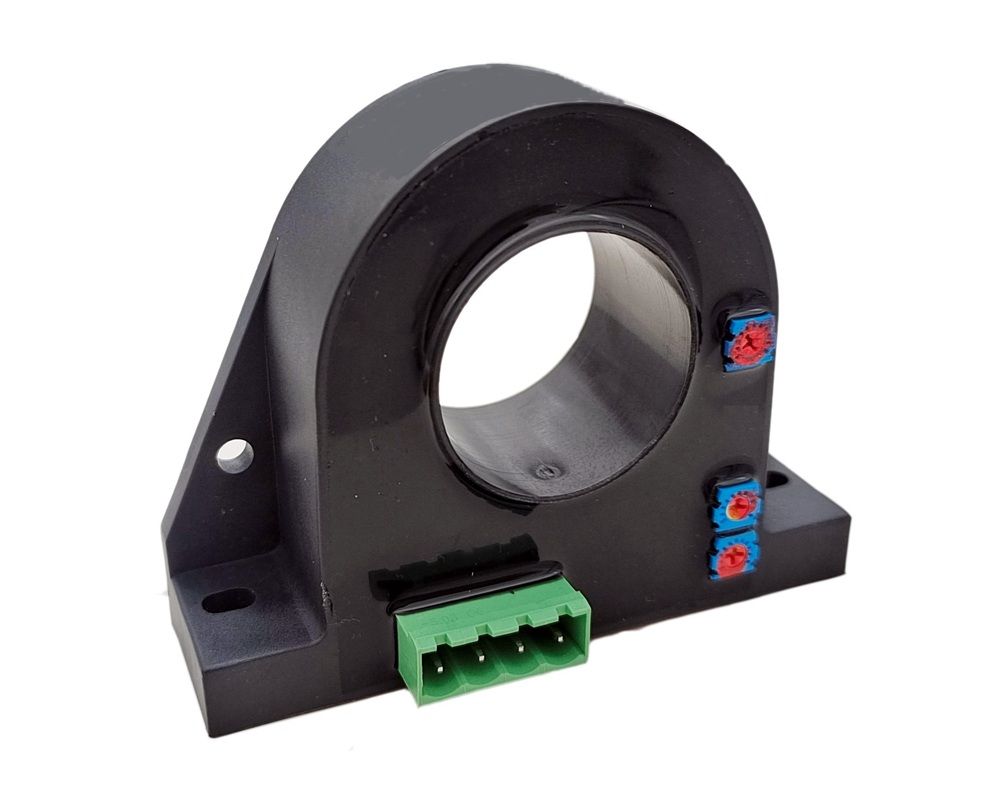

CYHCS-ST		CYHCS-ST+12V DC
+15V DC
+20V ~+32V DC		0-100A bis 0-1000A AC/DC0-5V DC
0-10V DC		±1.0%±1.0%-25°C ~ +85°CØ32 mm

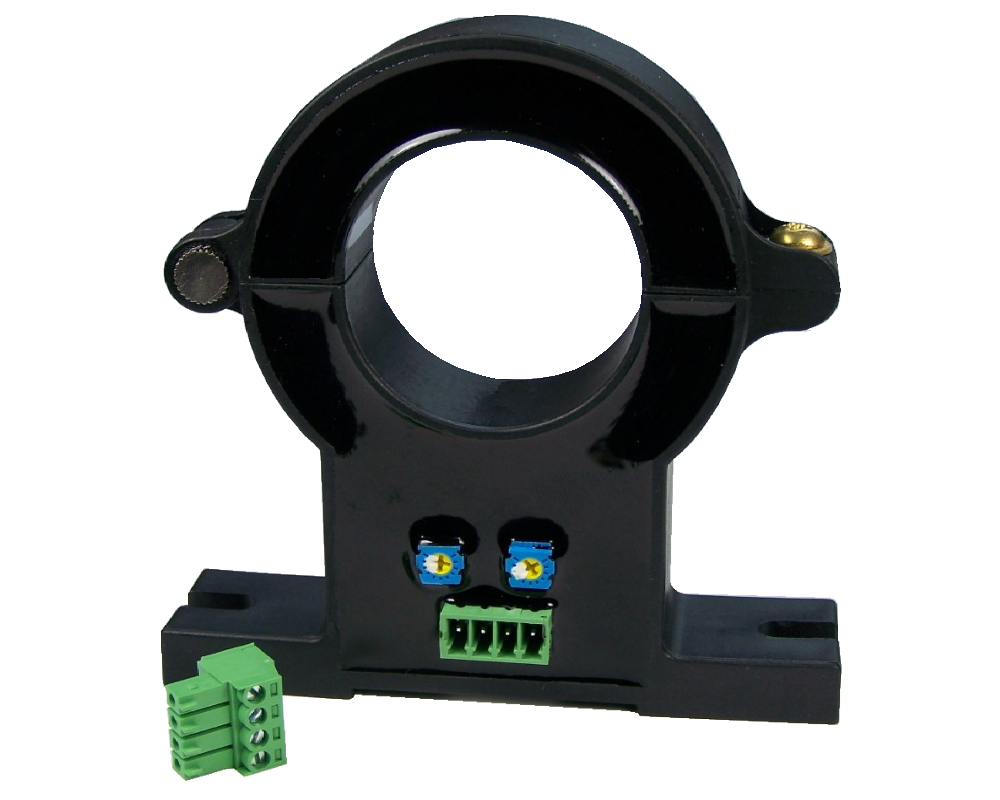

CYHCS-EKB		CYHCS-EKB
(Aufklappbar)		±12V~±15V DC0-50A bis 0-2000A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ40.5 mm

CYHCS-C3S		CYHCS-C3S
(Aufklappbar)		+5V DC 0-100A bis 0-2000A AC/DC+2.5V±1.5V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ40.5 mm

CYHCS-C3T		CYHCS-C3T
(Aufklappbar)		+12V DC
+15V DC
+24V DC		0-50A bis 0-2000A AC/DC+2.5V±2.5V AC/DC
+5V±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ40.5 mm

CYHCS-EA		CYHCS-EA±15V DC0-50A bis 0-2000A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ40.5 mm

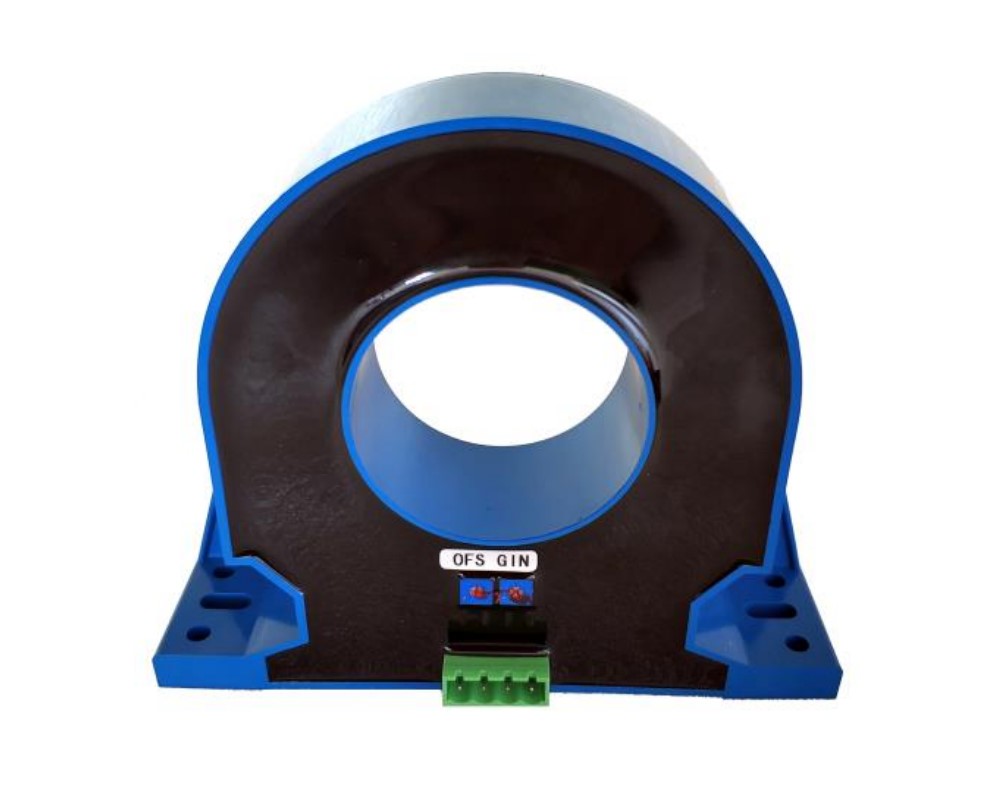

CYHCS-K2		CYHCS-K2±12V ~ ±15V DC 0-300A bis 0-1500A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ55 mm

CYHCS-K2S		CYHCS-K2S+5V DC 0-300A bis 0-1500A AC/DC+2.5V±1.5V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ55 mm

CYHCS-EKF		CYHCS-EKF
(Aufklappbar)		±12V ~ ±15V DC 0-300A bis 0-6000A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ62 mm

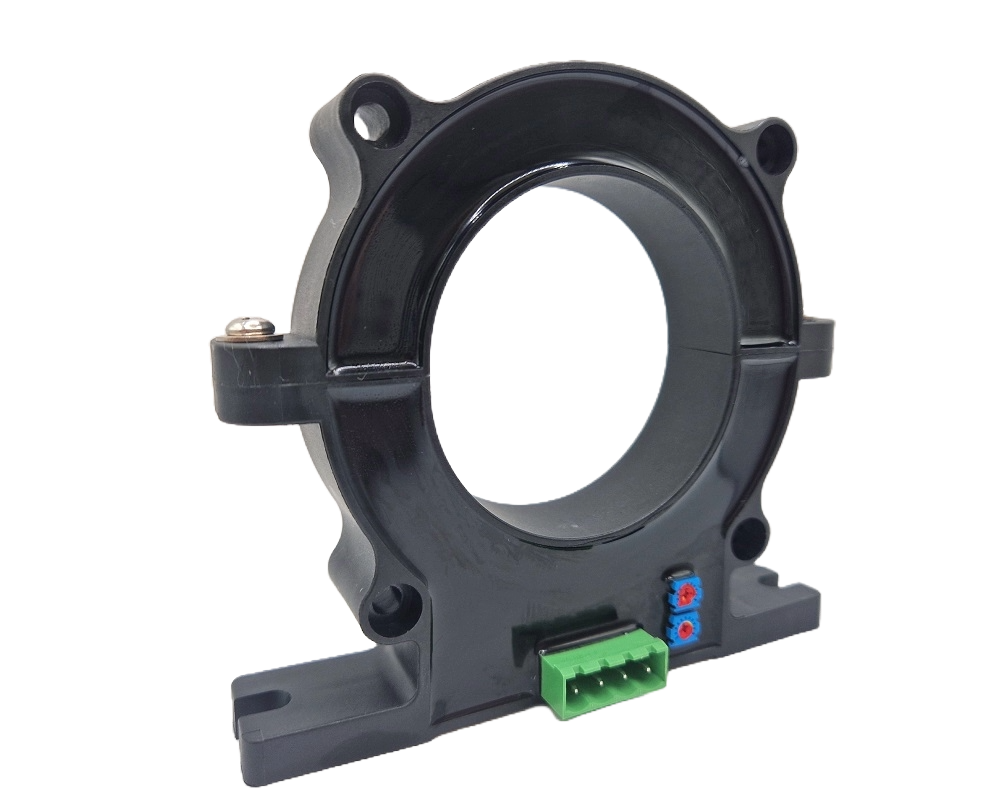

CYHCS-EKFS		CYHCS-EKFS
(Aufklappbar) 		+5V DC 0-300A bis 0-6000A AC/DC+2.5V±1.5V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ62 mm

CYHCS-EKFSC		CYHCS-EKFSC
(Aufklappbar) 		+24V DC 0-300A bis 0-6000A AC/DC4-20mA AC/DC
0±20mA AC/DC		±1.0%±1.0%-25°C ~ +85°CØ62 mm

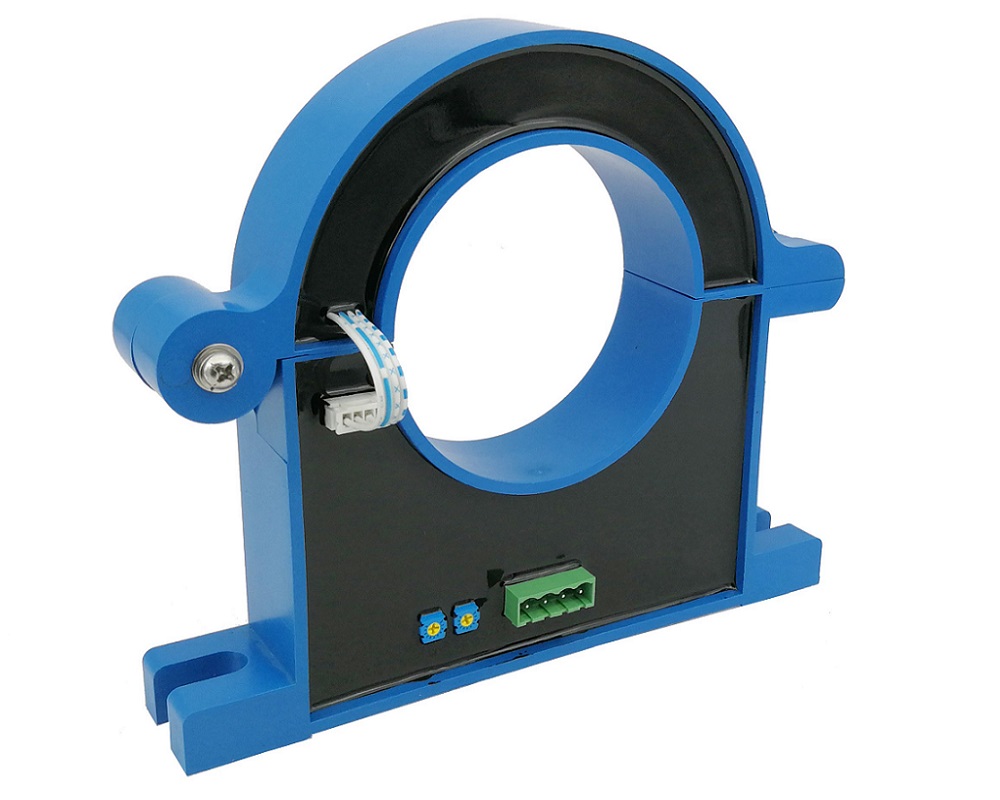

CYHCS-EKO		CYHCS-EKO
(Aufklappbar) 		±12V ~ ±24V DC 0-500A bis 0-20000A AC/DC0 ~±4V AC/DC
0 ~±5V AC/DC
0 ~±20mA AC/DC
0 ~±40mA AC/DC		±0.5%
±1.0%		±0.5%
±1.0%		-25°C ~ +85°CØ80 mm

CYHCS-EKOS		CYHCS-EKOS
(Aufklappbar)		+5V DC 0-500A bis 0-20000A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ80 mm

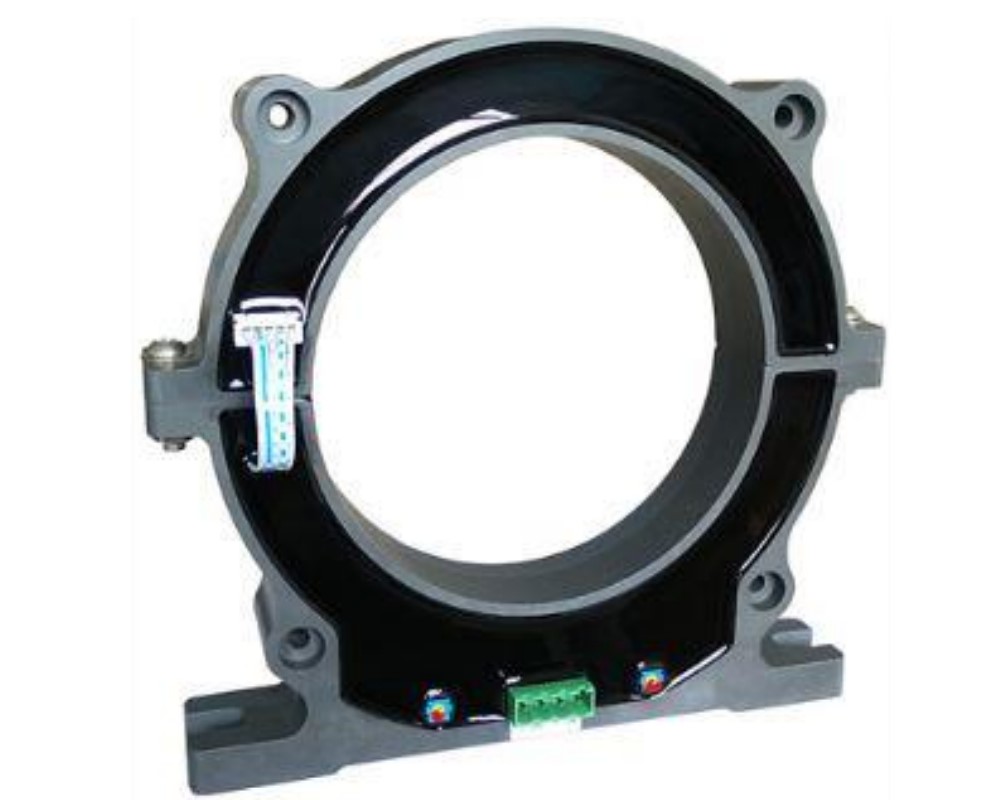

CYHCS-EKL		CYHCS-EKL
(Aufklappbar) 		±12V ~ ±15V DC 0-10000A bis 0-80000A AC/DC0 ~ ±4V AC/DC
0 ~ ±5V AC/DC		±1.0%±1.0%-25°C ~ +85°CØ120 mm

CYHCS-EKLS		CYHCS-EKLS
(Aufklappbar) 		+5V DC 0-10000A bis 0-80000A AC/DC+2.5V±1.5V AC/DC ±1.0%±1.0%-25°C ~ +85°CØ120 mm
