Ein aufklappbarer Strom-Transformator ist ein Instrumenten-Transformator, der zusammen mit Mess- oder Schutzvorrichtungen eingesetzt wird, bei denen der Sekundärstrom proportional zum Primärstrom (unter normalen Betriebsbedingungen) ist und sich vom Primärstrom durch eine Phasenverschiebung unterschiedet, die ungefähr Null ist.

Applications:
Messgeräte (Ammeter, Watt-Meter, Energie-Meter)
Schutzrelais
AC Stromumwandlung
AC Strommessung usw.

ModellDatenblätterEingangsnennstromAusgangssignalGenauigkeitLinearitätBetriebstemperaturFenstergröße

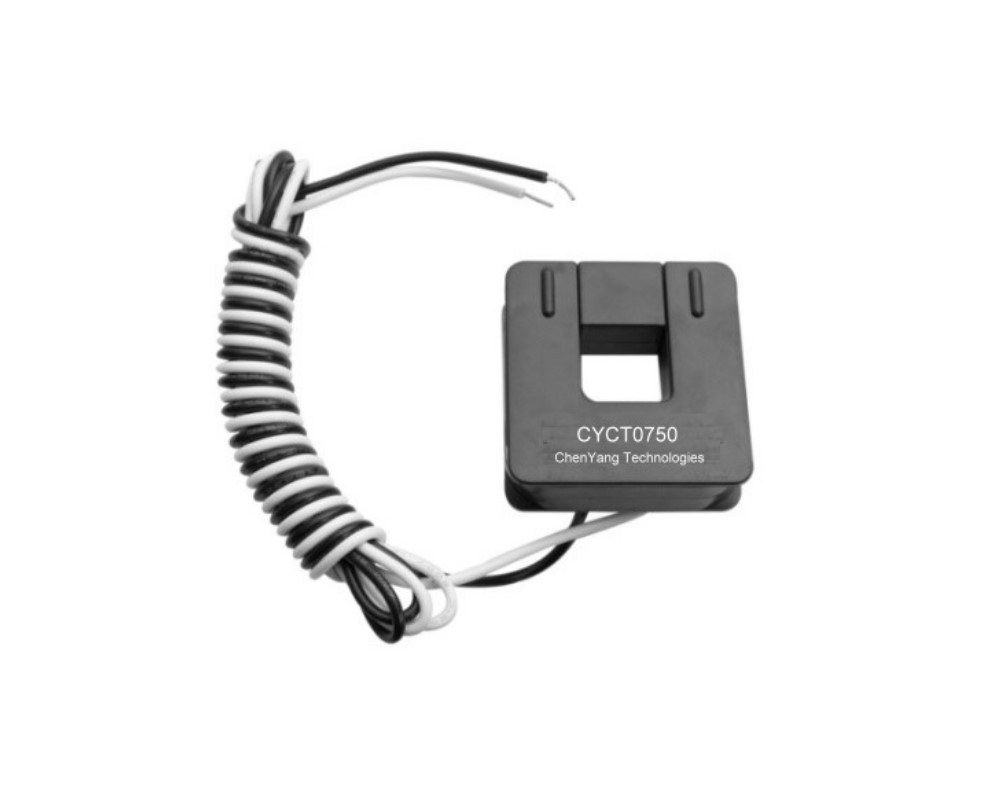

CYCT0750
CYCT07500-50A bis 0-250A AC0~0.333V AC
(0~0.5A AC, 0~5V AC, 0~5V DC,
4-20mA DC, 0-10V DC)		±1.0% ±2.0% FS ±0.5% ±1.0% FS -40°C ~ +85°C18.0 x 18.9mm

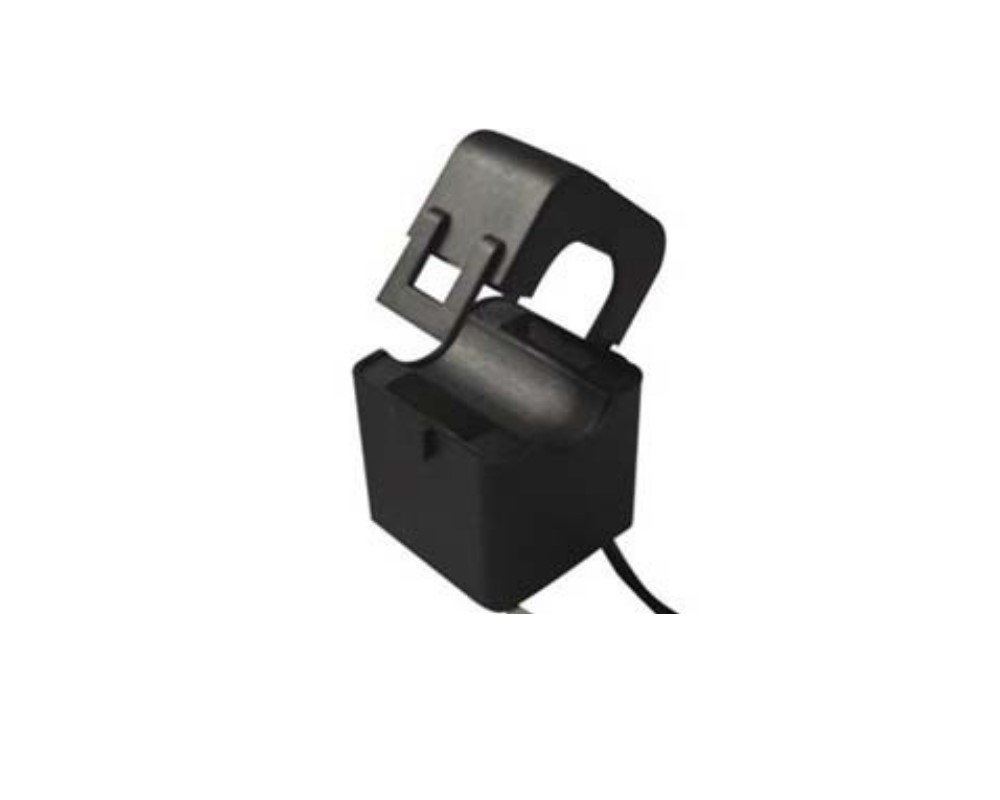

CYCT-T16
CYCT-T160-1A bis 0-100A AC0~33.3mA AC
(0~0.5A AC, 0~5V AC, 0~5V DC,
4-20mA DC, 0-10V DC)		±0.5% ±2.0% FS ±0.2% ±1.0% FS -40°C ~ +85°CD16mm

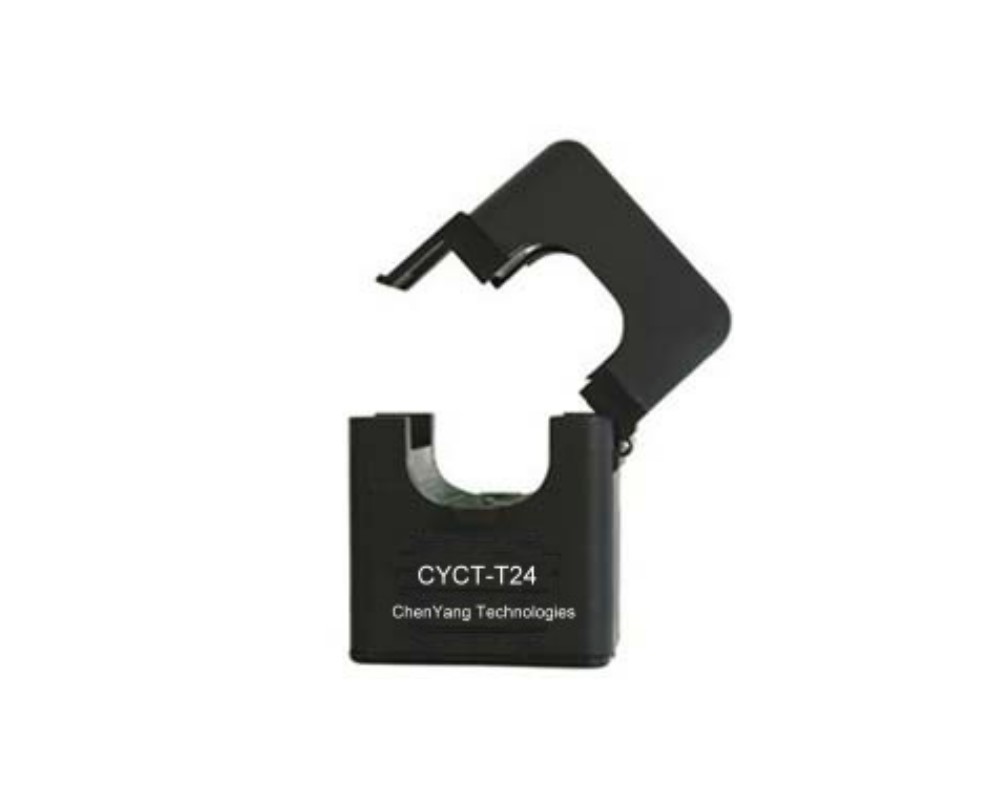

CYCT-T24
CYCT-T240-10A bis 0-300A AC0~66.6mA AC
(0~0.5A AC, 0~5V AC, 0~5V DC,
4-20mA DC, 0-10V DC)		±0.5% ±2.0% FS ±0.2% ±1.0% FS -40°C ~ +85°CD24mm

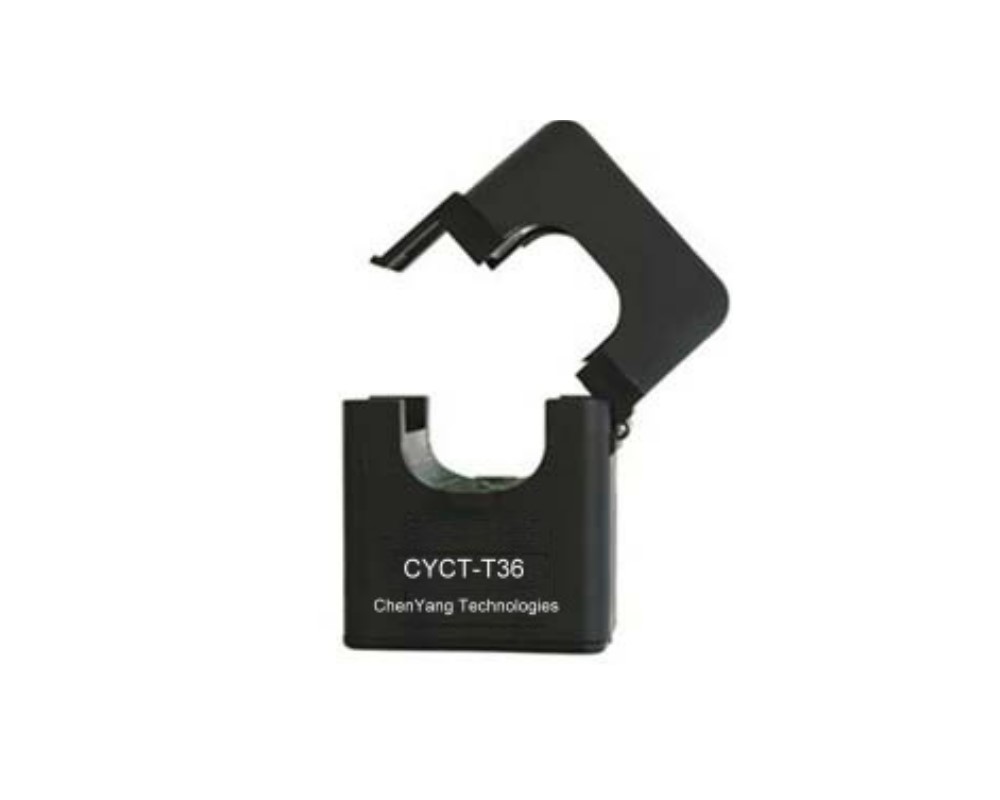

CYCT-T36		CYCT-T360-10A bis 0-500A AC0~100mA AC
(0~0.5A AC, 0~5V AC, 0~5V DC,
4-20mA DC, 0-10V DC)		±0.5% ±2.0% FS ±0.2% ±1.0% FS -40°C ~ +85°CD36mm

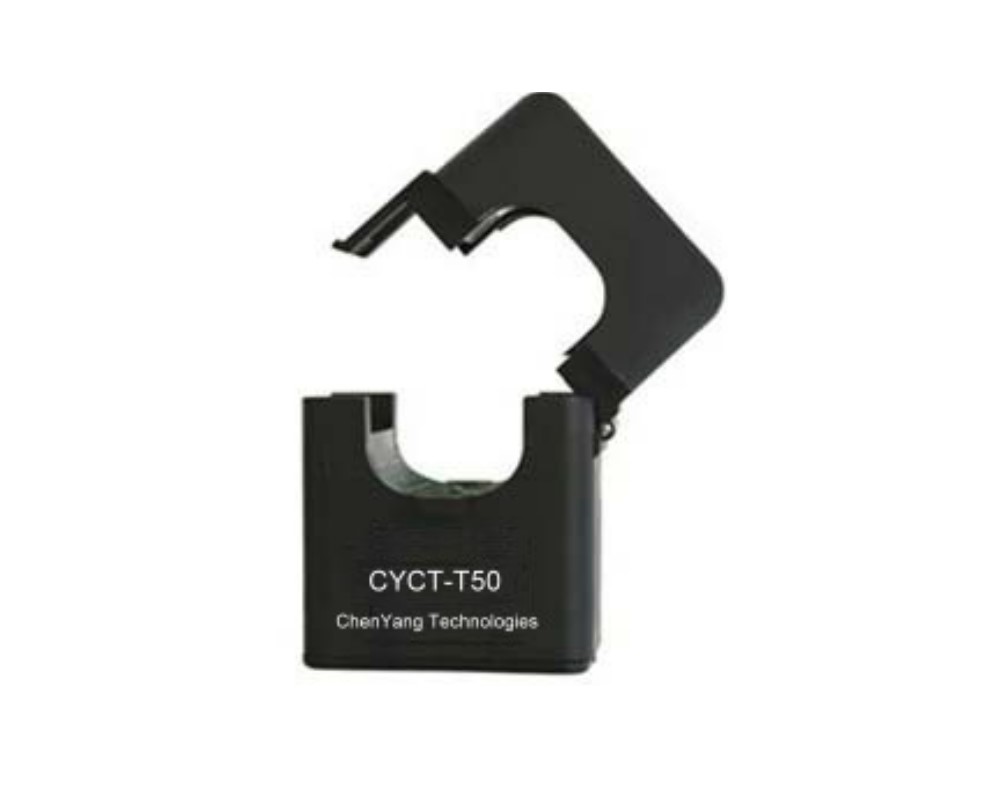

CYCT-T50		CYCT-T500-100A bis 0-1000A AC0~0.333V AC
(0~0.5A AC, 0~5V AC, 0~5V DC,
4-20mA DC, 0-10V DC)		±0.5% ±2.0% FS ±0.2% ±1.0% FS -40°C ~ +85°CD52mm
